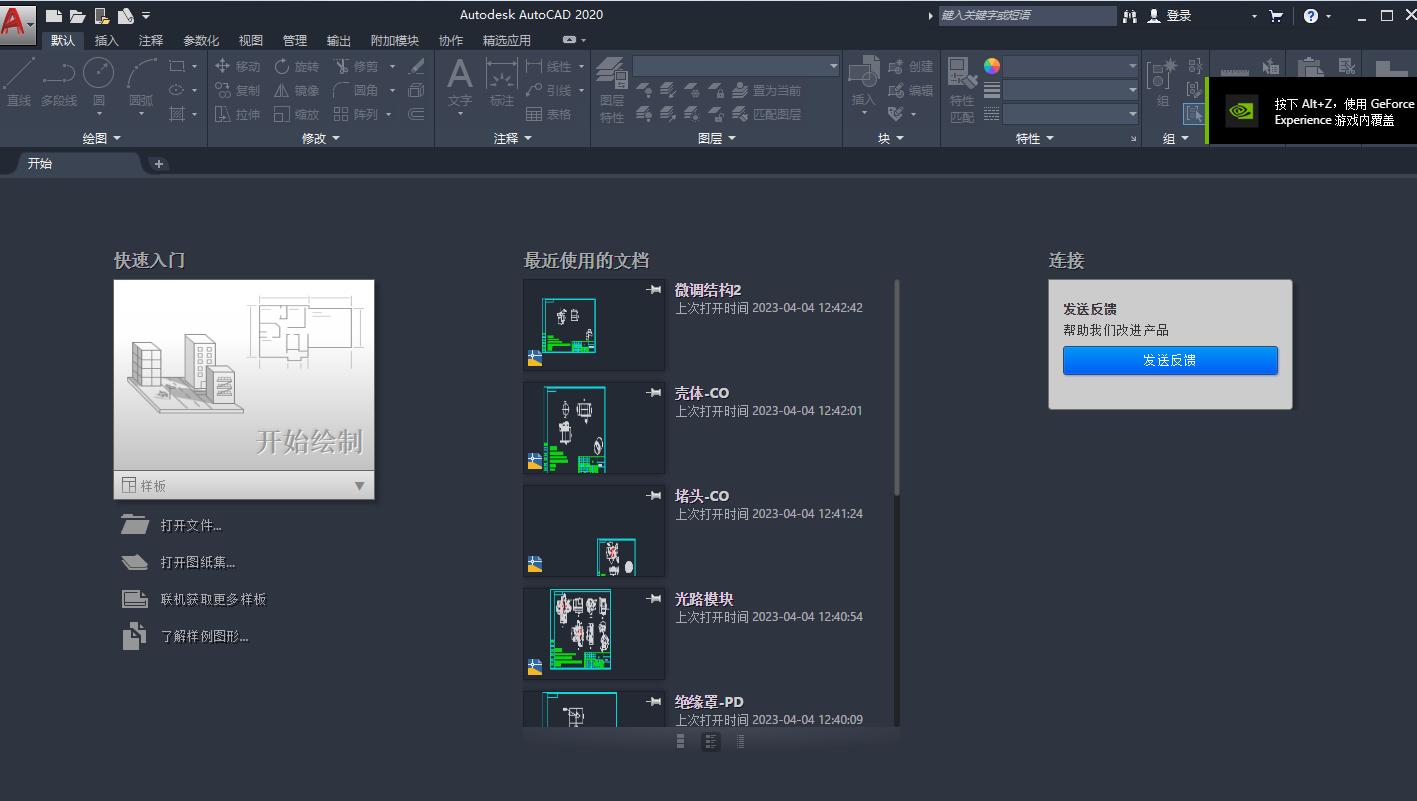

打開CAD，會不會？打開了CAD接下來就開始繪圖啦！~繪圖前要做什么準備呢，如果是繪簡單圖（那種幾橫幾筆）就不用準備什么了，如果繪制的是復雜工程圖呢，我們就要好好準備一下了！

　　一 、取得要繪制的樣品所有尺寸（不管要繪什么東西，尺寸一定要其全）。

　　二 、建圖層：圖層相當于幾張透明紙一樣，它們的關系既獨立又關聯；想想看，分別在每張透明紙繪圖會有什么樣的效果，如果其中有一張不要了拿走就是了。

　　CAD里面有個默認圖層，0圖層。我們可以再建實線圖層、輔助線圖層、中心線圖層、標注圖層等等，建圖層最好設置顏色和線型來進行區分。

　　技巧：圖層除了可以設置顏色和線型來區分，還有三個很好用的工具：

　　鎖定：當圖層被鎖定時，可顯示，可以繪圖，可做當前圖層，但不可以修改任何對像。

　　凍結：當圖層被凍結時，不顯示，不可以繪圖，不可以做當膽圖層，不可以做任何修改。

　　開關：當圖層被關掉時，不顯示，可以繪圖，可以做當前圖層，不可以修改，但可以用參數刪除。

　　好好運用上面方法，包你繪圖事半功倍。

　　三、圖層都設置好了，再下來找繪圖的定位點、繪制中心線和一些輔助線。

　　四、接著就開始繪圖了，繪圖時要注意善用圖層。

　　五、圖繪完了，打上標注，并對一些特殊部位做一些解釋說明。

　　六、校對圖形。

　　七、沒問題的話就可以出圖了。

　　小技巧：

　　01、常用快捷鍵（*后面是快捷鍵命令全稱）

　　注意：使用這些快捷鍵的前提條件一定要把CAD里面的“Windows標準加速鍵”打開，默認為開。如果不行你可以輸入OP命令→用戶系統配置→Windows標準加速鍵→在前面打個√就OK了→確定。

　　02、常用標注命令

　　DLI：（直線標注）DAL：（對齊標注）DRA：（半徑標注）

　　DDI：（直徑標注）DAN：（角度標注）DCE：（中心標注）

　　DOR：（點標注）LE：（快速引出標注）DBA：（基線標注）

　　03、特殊文本輸入方法

　　%%C=?

　　%%P=±

　　%%D=o

　?。ィ下劃線開或關，Sample：this %%uchen%%u，等同于：this chen

　?。ィ上劃線開或關

　　04、巧借EXCEL在CAD中繪曲線

　　在工程計算時，經常要用AutoCAD畫出一條曲線，而這條曲線如果是由多個坐標點連接成的，輸入起來就麻煩，而且容易出錯。如果利用EXCEL應用程序來保存數據，并與CAD巧妙地結合起來，就能很容易地畫出該曲線。

　　具體方法為：

　　首先，在Excel中輸入坐標值。我們將x坐標值放入A列，y坐標值放入到B列，再將A列和B列合并成C列，由于AutoCAD中二維坐標點之間是用逗號隔開的，所以我們在C2單元格中輸入："=A2&","&B2"，C2中就出現了一對坐標值。我們用鼠標拖動的方法將C2 的的公式進行復制，就可以得到一組坐標值。

　　其次，選出所需畫線的點的坐標值，如上例中C列數據，將其復制到剪貼板上，即按Excel中的復制按鈕來完成此工作?！　∽詈?，打開AutoCAD，在命令行處鍵入spline (畫曲線命令)，出現提示："Object/："，再在此位置處點擊鼠標右鍵，彈出菜單，在菜單中選擇Paste命令，這樣在Excel中的坐標值就傳送到了AutoCAD中，并自動連接成曲線，單擊鼠標右鍵，取消繼續畫線狀態，曲線就畫好了。

　　通過上面的方法，可以很方便地繪制各種曲線或折線，并且在Excel中很容易地修改并保存坐標值。

　　05、CAD表格制作

　　AutoCAD盡管有強大的圖形功能，但表格處理功能相對較弱，而在實際工作中，往往需要在AutoCAD中制作各種表格，如工程數量表等，如何高效制作表格，是一個很實用的問題。

　　在AutoCAD環境下用手工畫線方法繪制表格，然后，再在表格中填寫文字，不但效率低下，而且，很難精確控制文字的書寫位置，文字排版也很成問題。盡管AutoCAD支持對象鏈接與嵌入，可以插入Word或Excel表格，但是一方面修改起來不是很方便，一點小小的修改就得進入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符號如一級鋼筋符號以及二級鋼筋符號等，在Word或Excel中很難輸入，那么有沒有兩全其美的方法呢，經過探索，可以這樣較好解決：先在Excel中制完表格，復制到剪貼板，然后再在AutoCAD環境下選擇edit菜單中的Paste special，選擇作為AutoCAD Entities，確定以后，表格即轉化成AutoCAD實體，用explode炸開，即可以編輯其中的線條及方字，非常方便。

　　06、CAD繪圖環境設置

　　1、CAD不同于別的應用軟件，要滾動條，且滾動條占屏幕空間，你可以輸入：OP→顯示→窗口元素→圖形窗口中顯示滾動條前面的√去掉就可以了→確定。那樣滾動條就沒了。

　　2、大家都知道CAD的繪圖窗口黑呼呼的，如果你不喜歡，想換種繪圖背景，就可以輸入：OP→顯示→窗口元素→顏色→窗口元素下面選擇模型空間背景→再選擇你要的顏色→應用并關閉→OK了。同樣的方法也可以設置命令窗口背景及字體。

　　3、如果你覺得繪圖窗口還不夠大，也可以把布局和模型選項卡給關掉：OP→顯示→顯示布局和模型選項卡前面的√去掉就OK了→確定。

　　4、用久了CAD的朋友都知道空格或回車鍵可以重復上一個命令，右擊會彈出一個菜單，如果想要右擊直接重復上一個命令行不行，OK，當然行：OP→用戶系統配置→Windows標準→繪圖區域中使用快捷菜單前面的√去掉就行了（默認打√）就行了→確定。

　　5、如果你的CAD給你或給別人設置的亂七八糟的，如果你的CAD菜單和工具都不見了，咋公。輸入：OP→配置→重置→確定就OK了。

　　OP命令是專用來設置CAD繪圖環境的，還有很多很多功能，俺講不完……

　　07、CAD能拉伸字來做實體嗎？

　　答案是肯定的。輸入文字或漢字后，用txtexp命令來炸開文字或漢字，再稍微修改一下，用EXT命令來拉伸，你就能看到實體字了。

　　08、修改鏡像文字

　　大家有沒有試著比一下MI命令，當鏡像圖形的時候，圖形會反過來，當鏡像文字的時候，文字會反過來嗎？不會是吧。這時候該用mirrtext命令了，它就是用來修改文字鏡像屬性的。試試看，文字會不會反過來。

　　9、如何把CAD圖放到WORD或別的軟件去呢？

　　用屏拷鍵print可把CAD圖復到word、excel里面，但需注意背景，別CAD繪圖背景改成白了好看點。

　　10、密技：快速繪制三視圖

　　立體畫好了，怎么快速繪制三視圖呢，有人會想到在布局里面生成四個視口，分別為立體視圖、主視圖、左視圖、府視圖，這樣方法是不錯，不過標注怎么辦？是能標注，但標出來對嗎？CAD沒有PRO/E的功能，可以生成工程圖，咋辦，一個視圖一個視圖的繪制，太麻煩了吧。?？纯次沂窃趺蠢L三視圖吧。

　　立體搞定后→再新建一個文件→在新文件里面輸入V命令→把當前視圖改成西南等軸測→再用UCS命令下的V（視圖）子命令→切換到立體文件去→再用LA命令建一個“生成三視圖”的圖層→用V命令把當前視圖改成主視圖→把當前圖層改成“生成三視圖”并鎖定其它圖層→消隱并設置消隱變量（dispsilh）設置成0→這時我們看到的是實體的主視，就把實體主視再描繪一篇→選擇所有對象并剪切→切換的新文件那里去并粘貼→OK看到了嗎，主視圖搞定。

　　左視圖、府視圖方法一樣。呵呵下面知道怎么搞定了吧。
